5.6 Doble refracción. Algunos minerales de
forma natural presentan peculiaridades en su estructura interna, tal es el
caso de materiales como la calcita, el nitrato de sodio, el cuarzo y otros
más cristales que se consideran doblemente refractantes. En este tipo de
materiales, los átomos están ordenados en un orden específico de forma que a
este tipo de materiales se les denomina materiales cristalinos. En la siguiente figura se ilustra
el efecto visual que se genera al colocar sobre un cristal de calcita un
texto, puede observarse la doble imagen debido a la característica de doble
refracción (birrefringencia) que presenta la calcita (CaCO3).

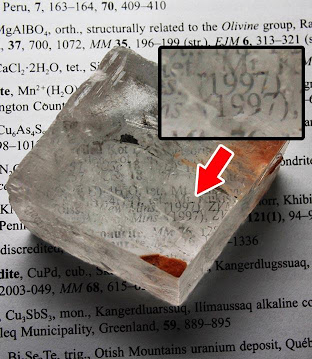

Fig.1 Doble refracción o birrefringencia [1] El fenómeno óptico que
se observa en los materiales cristalinos es la generación de una doble
refractancia, ocasionado por una característica especial: los cristalinos
presentan dos índices de refracción diferentes, denominados en la literatura ”nE“
correspondiente al rayo extraordinario y “nO” referenciado al rayo ordinario [2].
En la siguiente figura se ilustra el fenómeno de polarización por doble
reflexión en un cristal de cuarzo, en donde se deduce que la velocidad de la
luz no es la misma en todas direcciones.

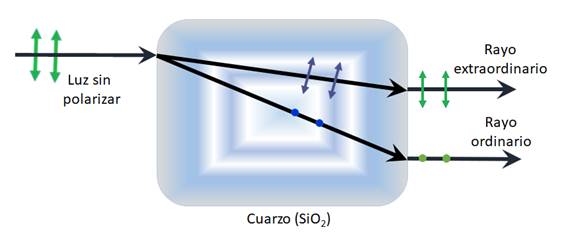

Fig. 2 Diagrama de polarización por doble reflexión. Cuando un rayo de luz
no polarizada incide en el cuarzo, el rayo se divide en dos rayos polarizados
conocidos como: a) Rayo extraordinario y b) Rayo ordinario, cada rayo
presenta un ángulo diferente de refracción derivado de la diferencia de
velocidades que presenta el rayo de luz al atravesar el cristal. Al alejarse
ambos rayos del material cristalino, se considera que ambos presentar
direcciones paralelas. Tabla. Índices de refracción para algunos cristales doblemente
refractantes (λ=589.3 [nm]).
Herramienta
didáctica. Polarización de la luz. Se recomienda al estudiante analizar la
polarización a partir de la orientación angular del analizador mediante el
simulador que se muestra en la referencia [3].

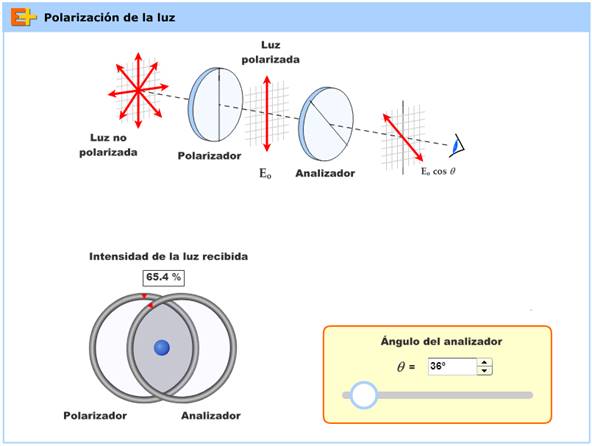

Fig.3. Simulador de polarización de la luz. https://www.educaplus.org/luz/polarizacion.html
Referencias. [1]
zkreation & Blogger, Foro de minerales, 10 efectos ópticos en minerales y
gemas más increíbles, 2019, sitio en internet:https://www.forodeminerales.com/2019/07/10-efectos-opticos-en-minerales-y-gemas-mas-impresionantes.html
, consulta: 21/04/2022. [2] Serway,
R. A., (1997). Física,
Tomo II (4a. ed.--.). McGraw-Hill Interamericana, ISBN:
0-03-015654-8, México D.F. [3] Educaplus, Polarización de la
luz, sitio en internet: https://www.educaplus.org/luz/polarizacion.html
, consulta: 21/04/2022. |
||||||||||||||||||||||||||||
|
|
